Какую нагрузку на самом деле может выдержать опорная часть моста? Инженерные данные для безопасного опирания балок
2026-08-28
Разъяснение несущей способности, сдвиговой деформации и пределов поворота опорная часть моста на основе цифр ASTM D4014 и реальных примеров мостов. Для инженеров-строителей и специалистов по закупкам инфраструктурных проектов.
Вопрос о нагрузке никогда не бывает простым
Когда инженер-мостостроитель специфицирует опорная часть моста, первый вопрос всегда: какой вес она может выдержать? Ответ зависит от трех взаимозависимых переменных — коэффициента формы, резинового компаунда и схемы расположения стальных прокладок, а не только от толщины опорной части.

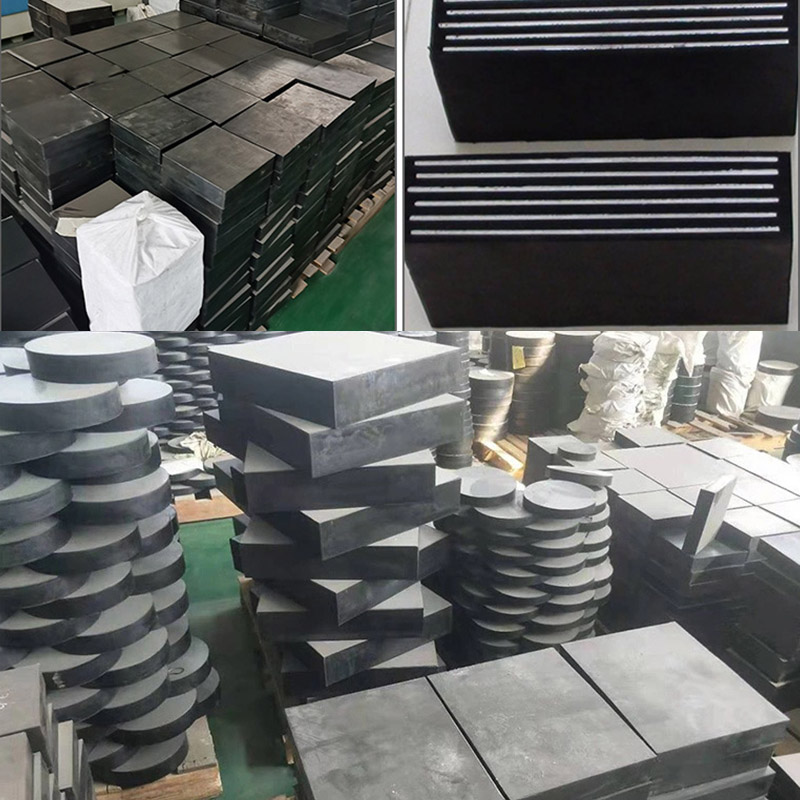

Опорная часть размером 400 мм × 500 мм × 50 мм, изготовленная из неопрена твердостью 60 по Шору A с пятью внутренними стальными прокладками, может безопасно выдерживать приблизительно 900 кН в соответствии с пределами AASHTO M251. Те же внешние размеры без прокладок выдерживают менее половины этого значения, прежде чем резина начнет выдавливаться вбок. Понимание этой разницы — это разница между мостом на 50 лет и проектом ремонта на 5 лет.
Механика передачи нагрузки
Эластомерная опорная часть моста передает вертикальную нагрузку через сжатие резиновых слоев. Стальные прокладки предотвращают боковое выпучивание резины, что искусственно увеличивает эффективную жесткость на сжатие. Без прокладок резина ведет себя как жидкость под давлением — она выдавливается в стороны, пока краевое напряжение не превысит прочность материала.
Основное уравнение просто:
Вертикальное сжимающее напряжение σc = P / A
Допустимое σc зависит от коэффициента формы S = площадь нагружения / площадь свободной боковой поверхности одного резинового слоя
Для S ≥ 4 допустимое σc ≈ 7,0 МПа (AASHTO M251) или до 10 МПа при более высоких коэффициентах формы и более жестких компаундах
Для типовой магистральной балки моста, передающей 600 кН на одну опорную часть, опорная часть с площадью в плане 450 мм × 550 мм (247 500 мм²) испытывает приблизительно 2,4 МПа. Это вполне соответствует пределам для правильно спроектированной ламинатной опорной части. Та же нагрузка на неармированную опорную часть равной площади превысит ее предел в 5,5 МПа, если балка поворачивается даже незначительно.
Таблицы несущей способности на основе стандартных конфигураций
Следующие значения представляют собой консервативные расчетные несущие способности для ламинатных неопреновых опорных частей по AASHTO M251, твердость по Шору A 60±5, коэффициент формы S ≥ 6:
| Размер в плане (мм) | Общая толщина (мм) | Внутренних прокладок | Макс. вертикальная нагрузка (кН) | Макс. горизонтальное перемещение (мм) | Макс. поворот (рад) |
| 300 × 400 | 39 | 3 | 720 | 13 | 0.010 |
| 350 × 450 | 44 | 4 | 1050 | 15 | 0.012 |
| 400 × 500 | 51 | 5 | 1350 | 18 | 0.014 |
| 450 × 550 | 57 | 6 | 1680 | 20 | 0.016 |
| 500 × 600 | 69 | 7 | 2100 | 24 | 0.018 |
Эти значения предполагают нормальный температурный диапазон (от +5°C до +40°C). Для установок в холодном климате ниже -20°C снижайте допустимую нагрузку приблизительно на 15% из-за отверждения резины, если не указан низкотемпературный компаунд марки 5.
Пример из практики: перегруженная опорная часть на региональном шоссе
Двухпролетный мост с предварительно напряженными железобетонными балками на юго-востоке США был первоначально спроектирован с неопреновыми ламинатными опорными частями 350 мм × 450 мм × 44 мм. После проекта расширения дороги с добавлением дополнительной полосы нагрузка на опорные части увеличилась приблизительно на 30%.
Состояние до реконструкции:
Исходные опорные части несли 780 кН на опору
Коэффициент формы S = 5,2
После расширения: нагрузка увеличилась до 1020 кН на опору
Расчетное напряжение: 6,5 МПа — превышение предела AASHTO 5,5 МПа для S = 5,2
Наблюдаемые повреждения:
Краевое выпучивание заметно через 18 месяцев
Выдавливание резины в двух углах
На одной опорной части обнаружено обнажение стальной прокладки через 24 месяца
Решение:
Замена на опорные части 400 мм × 520 мм × 56 мм, S = 7,1
Неопрен марки 3, шесть внутренних прокладок
Новое расчетное напряжение: 4,9 МПа
Последующее наблюдение:
Осмотр через 5 лет: без краевого выпучивания, без обнажения прокладок, остаточная деформация < 4%
Урок заключается в том, что размер опорной части нельзя масштабировать линейно с нагрузкой. Коэффициент формы должен быть пересчитан всякий раз, когда изменяется вес балки или конфигурация пролета.
Сдвиговое перемещение: второй путь нагрузки
Горизонтальное перемещение от температурного расширения и сжатия создает в опорной части сдвиг. Зависимость линейна:
Деформация сдвига γ = Δ / tr
Где Δ = горизонтальное перемещение, tr = общая толщина резины (сумма всех слоев эластомера, исключая прокладки)
Допустимая γ по AASHTO M251: 0,5 для эксплуатационной нагрузки, 0,7 для предельной
Для опорной части с общей толщиной резины 37 мм (пять слоев по 6 мм плюс два покровных слоя по 3,5 мм) максимальное допустимое горизонтальное перемещение составляет:
Эксплуатационное: 37 × 0,5 = 18,5 мм
Предельное: 37 × 0,7 = 25,9 мм
Если конструкция моста требует 30 мм температурного перемещения, опорная часть должна быть утолщена или добавлена скользящая поверхность из PTFE.
Поворотная способность: часто забываемый предел
Поворот торца балки под временной нагрузкой и строительным подъемом создает в опорной части неравномерное сжатие. Поворотная способность θ определяется по формуле:
θ = (2 × tr × σc) / (G × B²)
Где G = модуль сдвига (~1,0 МПа для твердости 60 по Шору A), B = ширина опорной части, перпендикулярная оси поворота
Для опорной части шириной 400 мм с толщиной резины 37 мм и сжимающим напряжением 5 МПа:
θ = (2 × 37 × 5) / (1,0 × 400²) = 370 / 160 000 = 0,0023 рад
Этого обычно достаточно для разрезных пролетов длиной до 30 метров. Более длинные пролеты или неразрезные балки могут потребовать функций, повышающих поворотную способность, таких как конические прокладки или стаканчатые опорные части.
Пример из практики: отказ по повороту на мосту с криволинейными балками
Мост с криволинейными стальными балками на городской транспортной развязке испытал повреждение опорных частей в течение трех лет после открытия. Наружные балки поворачивались больше, чем внутренние, из-за крутящих эффектов.
Результаты расследования:
Расчетный поворот предполагался 0,008 рад
Фактический поворот измерен 0,015 рад на наружных балках
Поворотная способность опорной части составляла 0,009 рад на основе установленной геометрии
Повреждения:
Передняя кромка опорной части раздавлена, задняя кромка имела зазор 2 мм
Стальная прокладка изогнута у передней кромки
Опорная плита балки показала фреттинг-коррозию
Исправление:
Замена на более толстую опорную часть (общая толщина резины увеличена с 41 мм до 59 мм)
Добавлена коническая стальная пластина для соответствия фактическому уклону торца балки
Поворотная способность увеличена до 0,017 рад
Последующее наблюдение:
Осмотр через 8 лет: без раздавливания кромок, без зазоров, равномерная картина контакта
Проверка качества для международных поставок
При импорте опорных частей моста запрашивайте следующие подтверждения:
Полномасштабное испытание на сжатие: Нагрузка до 1,5× расчетной способности. Без расслоения, без разрушения, без обнажения стальных прокладок.
Проверка модуля сдвига: Значение G в пределах ±15% от заданного целевого.
Испытание на отслаивание связи: Минимум 10 кН/м между резиной и стальной прокладкой.
Испытание на жесткость при низких температурах: Если указана марка 3 или марка 5, подтвердите, что модуль сдвига при -20°C не превышает 2× значение при комнатной температуре.
Допуски на размеры: Длина/ширина ±2 мм, толщина ±1 мм, положение прокладки в пределах 2 мм от чертежа.
Что специфицировать
Опорная часть моста — это несущий конструктивный компонент с рейтингом нагрузки, а не товарная резиновая деталь. Указывайте коэффициент формы, марку резины, количество прокладок и проверку испытаниями в том же предложении, что и размеры в плане. Несущая способность, допустимое перемещение и допуск на поворот рассчитываются на основе этих исходных данных — и именно они определяют, будет ли мост безопасно стоять пять десятилетий или выйдет из строя до первой замены дорожного покрытия.
