Рассчитаны ли ваши док-буферы на неправильный профиль нагрузки? Почему буфер для погрузочной док-станции со стальной лицевой панелью превосходит обычные в реальных условиях эксплуатации
2026-08-18
Инженерное руководство по спецификации буфер для погрузочной док-станции: стальная фронтальная ламинированная конструкция, спецификации резины по стандартам ASTM и полевые данные для док-станций с пневмоподвеской и высоким циклом загрузки. Написано для специалистов по закупкам и инженеров заводов.
Проблема спецификации, которую большинство покупателей упускают
Большинство запросов предложений на буфер для погрузочной док-станции до сих пор выглядят как спецификация материалов из 1990-х: «резиновый буфер, 150×300×600 мм, оцинкованные уголки». Такое описание ничего не говорит о том, как устройство ведет себя под прицепом массой 36 000 кг, подающим назад со скоростью 4 см/с, в то время как пневмобаллоны поднимаются и опускаются на 75 мм во время загрузки. В реальных условиях эксплуатации режим отказа редко представляет собой чистое сжатие. Это сжатие плюс истирание плюс асимметричная угловая нагрузка плюс замораживание-оттаивание плюс соль.
Если вы закупаете буферы только по толщине и цене, вы будете менять их с цикличностью 9 месяцев. Если вы специфицируете их по пути передачи энергии и механике контакта, вы устанавливаете один раз и забываете на четыре года.
Что на самом деле меняет «стальная лицевая панель» в пути нагрузки
Обычный ламинированный док-буфер использует резиновые плиты с тканевым армированием (обычно вырезанные из восстановленных грузовых шин, соединенные под давлением около 100 бар между стальными уголками) для обеспечения прогрессивного сжатия. Это хорошо работает для прицепов с рессорной подвеской при умеренном количестве циклов.

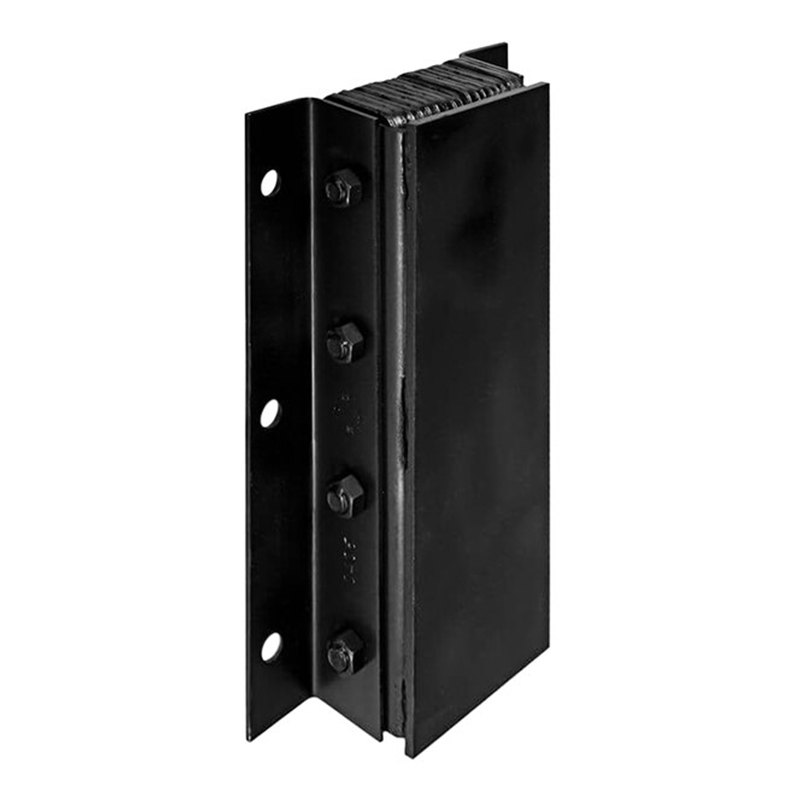

Как только вы вводите оборудование с пневмоподвеской, дворовые тягачи или интенсивное движение аппарелей, кузов прицепа начинает скользить вертикально по поверхности буфера. Обычная резина теряет 3–5 мм/год только от этого трения. Буфер для погрузочной док-станции с плавающей лицевой панелью из высокоуглеродистой стали толщиной 10 мм преобразует этот скользящий контакт в контакт стали по окрашенной стали, что является косметической проблемой износа, а не структурной. Ламинированный сердечник за плитой по-прежнему выполняет ударную работу; плита просто защищает амортизатор от самоистирания.
Авторитетные производители (Durable Corp, Ideal Warehouse, Rite-Hite) изготавливают стальную лицевую панель с удлиненными пазами, чтобы плита «плавала» — она не препятствует сжатию, а движется вместе с резиновой поверхностью и принимает на себя истирание. Эта деталь важнее самой толщины стали.
Спецификации резины, коррелирующие со сроком службы в полевых условиях
Когда вы запрашиваете коммерческое предложение, резиновый компаунд и геометрия ламината определяют 80% результата. Конкретные цифры для включения в спецификацию:
Твердость по Шору: A 65–72. Ниже 60 — буфер выдавливается наружу под постоянной нагрузкой. Выше 75 — теряется восстановление после удара, и пиковая сила начинает передаваться на стену.
Количество слоев ламината: ≥ 10 слоев на дюйм (25 мм) толщины. Именно это обеспечивает прогрессивную кривую жесткости — внешние слои принимают легкие касания погрузчика, внутренние слои включаются при полном ударе прицепа.
Прочность на растяжение и восстановление: Формованная первичная резина, используемая в литых буферах, обычно имеет прочность на растяжение ~8,3 Н/мм² и ~98% восстановление после удара (ASTM D792/D412). Ламинированные плиты из грузовых шин жертвуют прочностью на растяжение ради экономии, но выигрывают в стойкости к остаточной деформации при правильной вулканизации.
Метод соединения: Стержни через пакет (шпильки 19 мм являются стандартом для североамериканских ламинированных буферов) превосходят соединение только на клее при циклическом сдвиге.
Обработка стали: Горячее цинкование по ASTM A123 для наружного/прибрежного применения; порошковое покрытие подходит для помещений, но не для лицевой панели, подвергающейся истиранию прицепами.
Примечание: ASTM D6228 иногда упоминается для энергии удара док-буферов, но D6228 в текущем индексе ASTM фактически охватывает соединения серы в природном газе; испытания док-буферов на удар исторически ссылались на устаревшие проекты D6228-10 и теперь чаще проводятся с помощью собственных динамических испытаний производителей и кривых статического прогиба. Не позволяйте поставщику размахивать штампом «соответствует D6228», не показав фактическую диаграмму зависимости силы от прогиба.
Полевые данные: где буферы со стальной лицевой панелью меняют расчеты
Распределительный центр замороженных продуктов в Антверпене (рефрижераторы + пневмоподвеска, 60 перемещений/станция/день, температура окружающей среды у поверхности -25 °C):
Прежний формованный резиновый буфер: растрескивание поверхности через 14 месяцев, замена по стандартной процедуре каждые 12 месяцев.
Перешли на стальной фронтальный ламинированный буфер 150 мм, неопреновый ламинат, оцинкованная лицевая панель с загибом на верхние/нижние края.
При осмотре через 28 месяцев: максимальная деформация резины 3%, отсутствие коррозии лицевой панели, отсутствие расслоения, ноль закрытий дверей по причине буфера. Аудит BRCGS закрыт без замечаний к док-оборудованию.
Кросс-док 3PL в Техасе (110 перемещений прицепов/день, 60% с пневмоподвеской):
Обычный ламинированный буфер: оголенная тканевая прослойка в зоне контакта через 9 месяцев.
После перехода на стальной фронтальный: проверка через 30 месяцев показала только царапины на стали, остаточная деформация резинового сердечника <3%, зазор аппарели сохранялся в пределах 6 мм на всех 14 станциях. Примечание руководителя техобслуживания: «перестали планировать эти станции».
Закономерность очевидна: в условиях движения с пневмоподвеской или дворовыми тягачами буферы для погрузочной док-станции со стальной лицевой панелью работают в 3–4 раза дольше обычных ламинированных и в 5–6 раз дольше литых.
Кросс-док 3PL в Техасе (110 перемещений прицепов/день, 60% с пневмоподвеской):
Обычный ламинированный буфер: оголенная тканевая прослойка в зоне контакта через 9 месяцев.
После перехода на стальной фронтальный: проверка через 30 месяцев показала только царапины на стали, остаточная деформация резинового сердечника <3%, зазор аппарели сохранялся в пределах 6 мм на всех 14 станциях. Примечание руководителя техобслуживания: «перестали планировать эти станции».
Закономерность очевидна: в условиях движения с пневмоподвеской или дворовыми тягачами буферы для погрузочной док-станции со стальной лицевой панелью работают в 3–4 раза дольше обычных ламинированных и в 5–6 раз дольше литых.
Детали монтажа, определяющие, выдержит ли спецификация
Буфер настолько хорош, насколько хорош его анкер. Для бетона: клиновые анкеры 19 мм, минимальное заглубление 63 мм, через стальные уголки 6 мм с обеих сторон пакета ламината. Для стальных отогнутых бордюров док-станций: сплошной сварной шов к опорной пластине, а не точечная сварка. Проверка момента затяжки через 6 месяцев, затем ежегодно — термическое циклирование ослабляет болты даже при хорошем монтаже.
Короткий список для закупки для экспортных покупателей
Запросите диаграмму зависимости силы от прогиба, а не маркетинговый текст «поглощает до 70%».
Требуйте указания количества слоев ламината, твердости по Шору, диаметра стержней и толщины лицевой панели в коммерческом предложении — если поставщик не может их назвать, он перепродает generic-блок.
Запросите фотографию поперечного сечения образца, показывающую соединение стержней и пазы для плавающей лицевой панели.
Согласуйте обработку лицевой панели с условиями эксплуатации: оцинковка для улицы, нержавеющая сталь 304 для зон мойки/пищевого производства.
Убедитесь, что гарантия покрывает расслоение и отслоение лицевой панели, а не только «дефекты материала».
Суть
Буфер для погрузочной док-станции — это не резиновый блок. Это настроенный компонент пути передачи энергии: стальная лицевая панель управляет трением, пакет ламината управляет ударом, уголки управляют анкеровкой. Специфицируйте его по этим трем функциям — и статья расходов на замену исчезнет из вашего бюджета на техническое обслуживание. Специфицируйте его по дюймам и цене — и будете покупать его дважды в год.
