Рассчитана ли ваша опорная часть моста на неправильную марку резины? Почему выбор эластомерной опорной части моста определяет 50-летний срок службы пролетного строения
2026-08-25
Детальный разбор спецификации эластомерной опорная часть моста для закупок: стандарты ASTM D4014/AASHTO M251, механика стального ламината, данные по нагрузке и прогибу, а также места отказов обычных опорных частей. Для инженеров-строителей и специалистов по закупкам инфраструктурных проектов.
Опорная часть — это сустав моста. Большинство запросов предложений занижают ее спецификацию
Опорная часть моста — это не резиновый блок под балкой. Это контролируемый деформационный шов между надземной частью и фундаментом: она передает постоянную и временную нагрузку вниз, компенсирует температурные перемещения, поглощает поворот торца балки, а в сейсмических зонах рассеивает энергию. Когда опорная часть выбрана неправильно, пролетное строение трескается, устой скалывается, а балка сходит с опорной площадки.
Тем не менее значительная доля международных запросов предложений до сих пор выглядит так: «резиновая опорная часть, 300×400×52, неопрен». Ни коэффициента формы, ни марки резины, ни пункта AASHTO/EN, ни толщины стальной прокладки. Так 30-летнее сооружение получает компонент с ресурсом 7 лет.

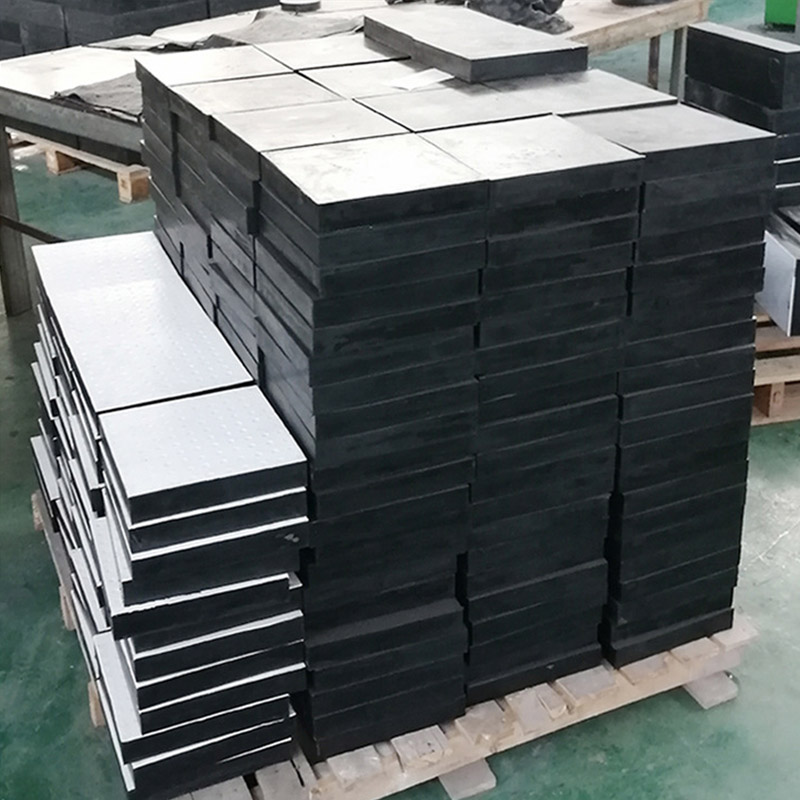

Что на самом деле представляет собой эластомерная опорная часть моста
Сталеламинатная эластомерная опорная часть состоит из чередующихся слоев:
Эластомер — натуральный каучук (NR) или хлоропрен (CR/неопрен), иногда EPDM для специфических химических сред
Армирующие стальные прокладки — ASTM A36 или A1011, обычно калибр 14 (1,9 мм) для внутренних, калибр 12 для внешних, соединенные методом вулканизации
Стальные прокладки ограничивают боковое выпучивание каждого резинового слоя. Это повышает вертикальную жесткость на сжатие (Ec ≈ 1000–2000 МПа для типовых коэффициентов формы), оставляя общую толщину эластомера свободной для работы на сдвиг при горизонтальных перемещениях и поворотах.
Неармированные (простые) опорные части существуют, но согласно AASHTO M251 они ограничены низкими сжимающими напряжениями (макс. ≈5,5 МПа) и малыми поворотами. Все, что несет магистральную балку, относится к семейству ламинатных.
Два параметра, которые решают всё: коэффициент формы и марка резины
Коэффициент формы S = площадь нагружения ÷ площадь свободной боковой поверхности одного резинового слоя. S определяет компромисс:
*Низкий S (широкие тонкие слои): мягкое сжатие, большая поворотная способность, низкая вертикальная нагрузка
*Высокий S (узкие толстые слои): высокая вертикальная жесткость, ограниченный поворот, высокая нагрузка
Большинство магистральных разрезных пролетов имеют S = от 4 до 15 в зависимости от требований к перемещениям.
Марка резины определяет выживаемость в климатических условиях:
*Марка 0 (≥+5°C): только тропики
*Марка 3 (до -25°C кратковременно): умеренная зима
*Марка 5 (постоянно -40°C): прерии, северные регионы, высокогорье — обязателен компаунд CR или низкотемпературная смесь NR по ASTM D4014-23
Неопрен (CR) превосходит натуральный каучук по озоностойкости, УФ-стойкости, маслостойкости и солестойкости — поэтому прибрежные и городские путепроводы по умолчанию используют CR, хотя NR имеет более высокую прочность на растяжение (25–30 МПа против 17–20 МПа) и лучшую гибкость при низких температурах.
Конкретные цифры из ASTM D4014 / AASHTO M251
Для сталеламинатной неопреновой опорной части, марки 3–5, твердость по Шору A 60±5:
| Свойство | Требование (ASTM D4014-23 / AASHTO M251) | Почему это важно |
| Прочность на растяжение | ≥ 15,0 МПа (CR), ≥ 15,2 МПа (EPDM) | Сопротивляется разрыву при краевых напряжениях |
| Относительное удлинение при разрыве | ≥ 350% (CR), ≥ 400% (NR) | Выдерживает циклический сдвиг без разрушения |
| Остаточная деформация при сжатии (70°C×22 ч) | ≤ 35% (CR) | Ограничивает необратимую потерю высоты под постоянной нагрузкой |
| Твердость по Шору A | 50–70 | Ниже 50 → выдавливание; выше 70 → передача ударной нагрузки |
| Озон (50 ppcm, 100 ч) | Без трещин | CR проходит; NR требует воска/антиозонантного пакета |
| Связь со сталью (отслаивание) | ≥ 10 кН/м | Предотвращает расслоение прокладок |
| 1,5× расчетная нагрузка | Без расслоения, без разрушения | Запас прочности на перегрузку/автоколонну |
Модуль сдвига G составляет 0,8–1,2 МПа; поворотная способность 0,005–0,02 рад; горизонтальное перемещение обычно 25–50 мм для простого ламината, до 200 мм с вариантом скольжения PTFE.
Где отказывают простые опорные части и резина неправильной марки
Простая опорная часть под нагрузкой 8 МПа: выпучивание по краям в течение 6 месяцев, перераспределение давления на опорную площадку балки, растрескивание бетонной подушки.
Опорная часть из NR на прибрежном складе: озоновое растрескивание в течение 2 лет, поверхностные трещины достигают стальной прокладки, прокладка ржавеет, линия связи открывается.
Опорная часть марки 3 в Манитобе: при -30°C смесь NR становится жесткой, мгновенный прогиб снижается ~на 22%, пик силы температурного сжатия передается на устой.
Отсутствие расчета коэффициента формы: слишком мягкая опорная часть → необратимая деформация >10% за 5 лет; слишком жесткая опорная часть → температурное перемещение передается на опору, вызывая растрескивание шпонок сдвига.
Практические примеры: два типа пролетов, два результата
Пример A — Муниципальный путепровод, умеренный климат, ламинатная опорная часть из NR, S≈6, марка 3
Осмотр через 12 лет: остаточная деформация 6%, без поверхностных трещин, поворот в пределах 0,004 рад. Плановая замена через 30 лет.
Пример B — Прибрежный автомостовой переход, указана опорная часть из CR, но поставщик заменил на смесь SBR «неопренового типа»
Осмотр через 4 года: поверхностные озоновые трещины 2 мм, пятно ржавчины от одной угловой прокладки, вздутие линии связи на южной стороне. Полная замена на 5-й год плюс ремонт устоя.
Первопричина: отсутствие проверки паспорта материала (MTR), отсутствие испытаний на озон по ASTM D1149 при приемке.
Разница между Примером A и Примером B — не в цене, а в контроле соблюдения спецификации.
Чек-лист для закупки для экспортных покупателей
Укажите стандарт явно: ASTM D4014-23 (США/АБР/Всемирный банк), AASHTO M251, EN 1337-3 (ЕС), IRC:83 (Индия), JT/T 4 (Китай) — и год редакции.
Укажите тип и марку резины: «Неопрен по ASTM D4014, марка 5, твердость по Шору A 60±5» — а не «атмосферостойкая резина».
Требуйте расчет коэффициента формы в документации поставщика, привязанный к повороту вашей балки и температурному перемещению.
Стальная прокладка: ASTM A36 или A1011, мин. калибр 14 для внутренних, калибр 12 для внешних, оцинкована, если край открыт.
Требуйте отчеты партионных испытаний: прочность на растяжение, относительное удлинение, остаточная деформация при сжатии, озон, прочность связи при отслаивании и диаграмму нагрузки-прогиба полной опорной части при +20°C и -20°C.
Скользящий тип PTFE: первичный PTFE ≥ 3 мм, μ ≤ 0,03 со смазкой против SS 304 — не переработанный лист PTFE.
Маркировка: опорная часть должна иметь маркировку типа резины, марки, партии, стандарта и штампа производителя. Немаркированные опорные части = брак при получении.
Рекомендации по монтажу, защищающие спецификацию
Правильная опорная часть, установленная неправильно, выходит из строя рано. Полевой контроль качества:
Опорная плита выровнена в пределах 0,002 рад, без цементного молочка, без выступающего заполнителя
Отсутствие зазора >0,05 мм между опорной частью и плитой балки (проверка щупом)
Длинная ось прямоугольной опорной части параллельна поперечной оси балки, чтобы сдвиг совпадал с продольным температурным расширением
Температура окружающей среды при установке зафиксирована; смещение прокладки отрегулировано под среднюю расчетную температуру
Анкерные болты не должны касаться края опорной части или ограничивать сдвиг
Что специфицировать
Опорная часть моста — это компонент на 50 лет для сооружения на 100 лет. Пишите спецификацию вокруг коэффициента формы, марки резины и детали соединения прокладок — а не толщины и цвета. Ламинатная эластомерная опорная часть из CR марки 5 с сертифицированными паспортами материалов по ASTM D4014 является стандартом по умолчанию для любого экспортного моста, подвергающегося замораживанию-оттаиванию, прибрежному воздуху или сейсмическим нагрузкам. Простые опорные части остаются только в бюджете пешеходных мостов.
