Что такое спойлерная резиновая плотина? Полное руководство по эффективному контролю уровня воды

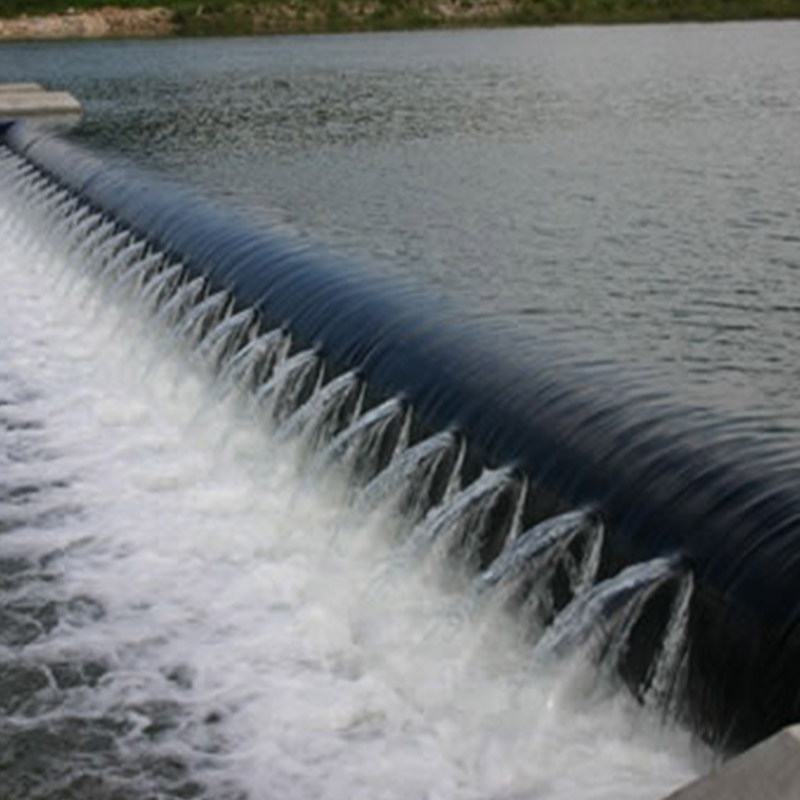

Что такое спойлерная резиновая плотина?

Спойлерная резиновая плотина — это специализированный тип надувной резиновой плотины, отличительной особенностью которой является уникальная интегрированная система спойлера (дефлектора/отсекателя). В отличие от обычных цилиндрических резиновых плотин, её конструкция включает встроенный жёсткий или полужесткий элемент, оптимизирующий характеристики потока и повышающий структурную устойчивость. Сочетая гибкость армированной резины с гидродинамическими преимуществами инженерных дефлекторов, спойлерные плотины обеспечивают превосходную производительность в задачах точного регулирования уровня воды, гашения энергии потока и повышения эксплуатационной эффективности для различных гидротехнических применений.

Техническая конструкция и основные компоненты

Инновационная конструкция спойлерной резиновой плотины объединяет несколько ключевых элементов:

Основной резиновый баллон (мембрана)​

Высокопрочная многослойная резиновая оболочка, армированная синтетическим кордом (как правило, на основе EPDM), которая формирует основной водозадерживающий барьер.

Интегрированная спойлерная/дефлекторная система​

Жёсткая или усиленная пластина, постоянно закреплённая с низовой (нижней по течению) стороны резинового баллона. Спойлер может изготавливаться из нержавеющей стали, алюминия или армированных композитных материалов.

Система анкерного крепления и фундамента​

Железобетонный фундамент со специализированными анкерными узлами, рассчитанными на восприятие дополнительных гидравлических сил, возникающих из-за спойлерного эффекта.

Механизм наполнения/сдувания​

Пневматическая или гидравлическая система заполнения с управляющими клапанами, насосами и трубопроводами, интегрированная в конструкцию дефлектора.

Защитные и уплотнительные элементы​

Специальные торцевые уплотнения, защитные покрытия и ударопрочные слои, разработанные для совместной работы со спойлерной конфигурацией.

Принцип работы

Рабочее (поднятое) положение​

При наполнении основной резиновый баллон поднимается, а интегрированная спойлерная пластина отходит в низовую сторону. Спойлер создаёт управляемую турбулентность и оптимизирует структуру потока воды, проходящей через сооружение.

Регулирование потока​

Вода переливается одновременно через резиновый баллон и спойлерную пластину. Спойлер способствует стабилизации водяного вала (слоя воды, переливающегося через плотину) и предотвращает возникновение колебаний конструкции.

Нерабочее (опущенное) положение​

В процессе сдувания вся конструкция складывается, при этом спойлерная пластина сконструирована таким образом, чтобы складываться или укладываться, не создавая препятствий для прохода наносов или плавающего мусора.

Ключевые преимущества спойлерных резиновых плотин

Улучшенные гидравлические характеристики​

Спойлерная пластина оптимизирует структуру потока, снижает вибрации и минимизирует риск возникновения разрушительного резонанса, характерного для обычных резиновых плотин.

Превосходное гашение энергии потока​

Интегрированная конструкция обеспечивает более эффективное рассеивание энергии у основания плотины, сокращая необходимость в дополнительных водобойных колодцах и уменьшая размыв нижнего бьефа.

Повышенная структурная устойчивость​

Спойлер выполняет роль стабилизирующего элемента, снижая колебания и улучшая работу конструкции в условиях высокоскоростных потоков.

Улучшенное управление наносами​

Конструкция способствует лучшему пропуску наносов в опущенном состоянии и может быть настроена для оптимизации схем их распределения.

Сниженные требования к техническому обслуживанию​

Более стабильная работа приводит к уменьшению износа, а спойлер может защищать резиновый баллон от прямого удара плавающим мусором.

Снижение рабочих давлений​

Аэродинамический эффект спойлера позволяет поддерживать ту же высоту гребня при более низком внутреннем давлении, что приводит к экономии энергии и снижению нагрузки на резиновую мембрану.
