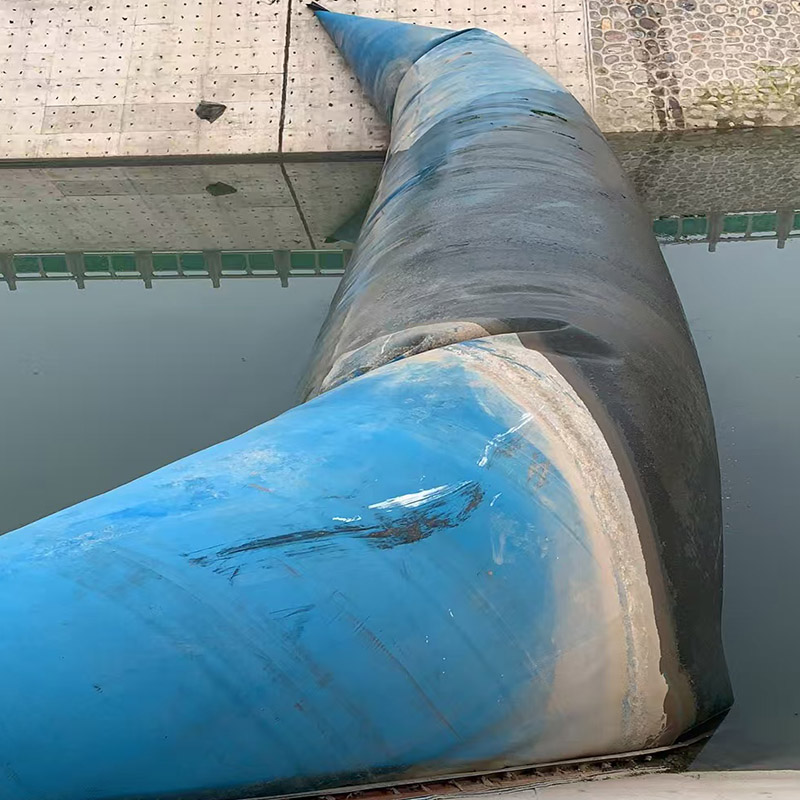

Каковы преимущества Боковая (торцевая) резиновая диафрагма?
2026-04-20
Боковая (торцевая) резиновая диафрагма, также известная как усиленная или сегментированная резиновая плотина, представляет собой технологически усовершенствованную модификацию стандартной надувной резиновой плотины. Её отличительной особенностью является наличие серии усиленных вертикальных секций («рёбер жесткости»), которые механически закрепляются по всей длине плотины, создавая конструкцию, напоминающую корешок и страницы книги. Данная конструкция значительно повышает структурную целостность и эксплуатационные характеристики в сложных гидравлических условиях, что делает её пригодной для использования на объектах с высокими напорами, большими пролётами или значительными динамическими нагрузками.
Конструкция и принцип устройства
В отличие от традиционной цилиндрической резиновой оболочки, Боковая (торцевая) резиновая диафрагма состоит из нескольких независимых, расположенных рядом надувных сегментов или ячеек. Ключевое нововведение заключается в вертикальных усиленных рёбрах жёсткости — жёстких конструктивных элементах, обычно изготовленных из стали или высокопрочного композита, которые надёжно закреплены на фундаменте и разделяют надувные ячейки. Высокопрочная резинотканевая мембрана крепится с обеих сторон этих рёбер, образуя ряд соединённых между собой ячеек.
Ключевые компоненты:
Вертикальные рёбра жёсткости (спайны): Несущая основа конструкции, обеспечивающая жёсткую вертикальную поддержку и точки анкеровки.
Усиленные резиновые ячейки: Отдельные надувные отсеки между рёбрами, изготовленные из многослойной тканеусиленной резины (ЭПДМ/Хлоропрен + Полиэфирная ткань).
Прочный фундамент: Железобетонное основание, рассчитанное на восприятие сосредоточенных нагрузок, передаваемых рёбрами жёсткости.
Независимая система наполнения: Каждая ячейка или группа ячеек может иметь отдельные воздушные/водяные магистрали и клапаны, что позволяет осуществлять сегментное управление.
Усиленная анкерная система: Мощные анкерные болты и зажимные узлы надёжно фиксируют рёбра жёсткости и резиновые мембраны.
Принцип работы
Плотина функционирует на том же базовом принципе наполнения/опорожнения. Для подъёма барьера отдельные ячейки заполняются воздухом или водой, в результате чего они равномерно надуваются и поднимаются. Жёсткие рёбра предотвращают боковое вздутие или колебания, обеспечивая стабильность и прямолинейность линии гребня. Опускание плотины достигается путём опорожнения ячеек от рабочей среды. Сегментированная конструкция позволяет осуществлять дифференцированное управление — одна секция может быть опущена для пропуска потока, в то время как соседние остаются в поднятом состоянии.
Ключевые преимущества и особенности
Превосходная структурная устойчивость: Рёбра жёсткости выполняют роль глубоких балок, значительно уменьшая горизонтальный прогиб и вибрацию, вызванные высокоскоростным потоком, волнами или ветром, что ведёт к увеличению срока службы.
Точный контроль профиля гребня: Обеспечивает поддержание точного и стабильного уровня гребня даже при изменяющихся нагрузках, что критически важно для точных измерений расхода и регулирования уровня.
Повышенная безопасность и резервирование: Сегментированная ячеистая конструкция обеспечивает внутреннюю избыточность. Прокол или утечка в одной ячейке приводит только к локальной потере высоты, а не к полному обрушению, позволяя проводить более безопасное плановое обслуживание.
Применимость при больших напорах: Усиленная конструкция делает данное решение подходящим для эффективных напоров, обычно в диапазоне от 3 метров до 6 и более метров, превосходя практические пределы стандартных цилиндрических плотин.
Снижение размыва в нижнем бьефе: Стабильный, не колеблющийся гребень создаёт более предсказуемую гидравлическую прыжковую структуру и картину рассеивания энергии, минимизируя эрозионную турбулентность ниже по течению.
Долговечность в суровых условиях: Идеально подходит для участков с большим количеством наносов, ледоходом или значительным волновым воздействием, поскольку жёсткие рёбра обеспечивают защиту от ударов и разрывов.
Почему стоит выбрать сегментированную резиновую плотину? Ключевые аргументы для выбора
Решение выбрать Резиновая диафрагма типа "корешок" вместо стандартного цилиндрического типа обусловлено конкретными проектными сложностями и требованиями к производительности:
Для участков с очень высоким напором: Когда перепад уровней воды превышает 3 метра, цилиндрическая форма стандартной плотины становится менее устойчивой. Жёсткое усиление сегментированной плотины является оптимальным решением для противодействия повышенному гидростатическому давлению без чрезмерной деформации.
Для больших пролётов: На широких реках или каналах (пролёты >50 м) стандартные плотины могут подвергаться значительному провисанию в средней части. Вертикальные рёбра выполняют роль промежуточных опор, сохраняя выравнивание гребня и структурную целостность по всей длине.
Для динамических или переменных нагрузок: На участках с быстро меняющимся расходом, волнами от судов или сильным волнением повышенная устойчивость предотвращает разрушительную вибрацию ("хлопанье") или резонанс, обеспечивая надёжную долгосрочную эксплуатацию.
Для критически важных объектов, требующих отказоустойчивости: В системах водоснабжения или противопаводковой защиты, где отказ недопустим, ячеистая конструкция с резервированием обеспечивает продолжение частичной работы даже при локальном повреждении, позволяя осуществлять контролируемое управление ситуацией.
Для улучшенных гидравлических характеристик: Проекты, требующие точного контроля гребня для измерений расхода или минимизации размыва в нижнем бьефе, выиграют от стабильного, чётко определённого профиля, поддерживаемого рёбрами жёсткости.
Типичные области применения
Водозаборные и водоподпорные сооружения со средним и высоким напором.
Длиннопролётные регуляционные и противопаводковые барьеры на реках.
Приливные заграждения и регуляционные сооружения в устьях рек.
Регулирующие сооружения ливневых водозадерживающих бассейнов.
Головные водозаборные сооружения и шлюзы-регуляторы на каналах, требующие точного управления уровнем воды.
Заключение
Боковая (торцевая) резиновая диафрагма представляет собой высокопроизводительный уровень технологии надувных водосливов. Она объединяет присущую резиновым плотинам гибкость и эксплуатационные преимущества с конструктивной строгостью традиционных затворов. Несмотря на более высокие первоначальные инвестиции по сравнению со стандартными конструкциями, она обеспечивает непревзойдённую стабильность, долговечность и безопасность для требовательных проектов. Выбор сегментированной резиновой плотины является оптимальным инженерным решением, когда условия проекта выходят за пределы возможностей обычных надувных плотин, гарантируя надёжную работу под высоким давлением, на больших пролётах и в условиях динамичной водной среды.
